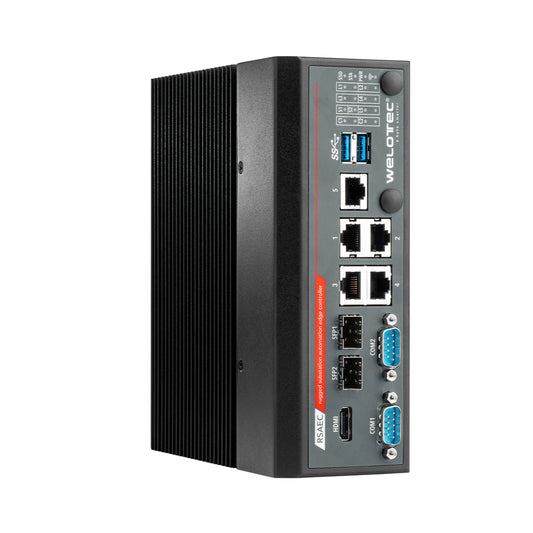

Rugged Substation Automation Edge Controller RSAEC
1930
.40
€
Preis exkl. MwSt.*
1930
.40
€
Preis exkl. MwSt.*
Betriebstemperatur
Sehr weiter Betriebstemperaturbereich von -40 bis +70 °C und eine integrierte Heizung für störungsfreien Betrieb in rauesten Umgebungen.
Hutschienenmontage
Konzipiert für den Einsatz in Schaltschränken mit Hutschienenmontage.
Intel Atom-Prozessor
Geringer Stromverbrauch, hohe Leistung: Intel Atom 4-Core-CPU (Elkhart Lake).
IEC 61850-3 und IEEE 1613
Robustes System, speziell für Umspannwerke.
TMP 2.0-Modul
Integriertes Trusted Platform Modul für sichere Gerätebereitstellung und Authentifizierung.
Großer DC-Eingangsbereich
20 – 54 V DC-Eingang für maximale Flexibilität bei der Stromversorgung.
Technische Details
Betriebssysteme
Allgemeine Daten
| Typ | Rugged Substation Automation Edge Controller |
| Supported Operating Systems | Windows 10 Professional / Windows 10 IoT Enterprise 2016 LTSB / Windows 10 IoT Enterprise 2019 LTSC / Linux Ubuntu (Kernel 4.x) / VxWorks |
CPU
| CPU | Intel® Atom® Prozessor x7-E3950 |
| Generation | Apollo Lake |
| Available till | 2031 |
| Frequency / Frequency max | 1,6 GHz / 2,0 GHz |
| Cores / Threads | 4 Kerne |
| L2 cache | 2 MB |
| Passmark CPU Perfomance | ~1855 |
Speicher / RAM
| Storage type | DDR3L (1866 MHz) |
| Capacity | 8 GB |
Speicher
| SSD | 128 GB Weitbereichstemperatur 3D-TLC |
| RAID | RAID Level 1 optional |
Grafik
| Graphic chip (GPU) | Intel® HD 505 Grafikcontroller |
| Direct X Level | Level 12 |
| OpenGL | 4.3 |
| Displays | HDMI (max. 1920 x 1200 @ 60 Hz) |
Schnittstellen & Funktionen
| USB | 2x USB 3.0 Typ A |
| Serial Ports | 2x RS-232 (DB9 mit Isolation) |
| Ethernet | 5x RJ45 10/100/1000 Mbps Kupfer-Ports, 2x 10/100/1000 Mbps SFP-Ports, Intel® Ethernet-Controller I210-IT, Ports 1 & 2 mit Bypass-Funktion |
Stromversorgung
| Power supply | 20 - 54 V DC |
Physikalische Eigenschaften
| Housing colour | Pantone® Grau 446 |
| Dimensions (W x H x D) | 65 x 186 x 160 mm |
| Weight | 1600 g |
| Mounting | DIN-Schienen-/Wandmontage |
Umweltbedingungen
| Operating temperature range | -40 - +75 °C |
| Storage temperature range | -40 - +85 °C |
| Humidity | 5 % bis 95 % @ 40 °C |
| Insulation Class | Klasse 1 |
Zulassungen
| CE (EU) | Ja |
| RoHS | Ja |
| REACH | Ja |
| IEC-61850-3 | Ja |
| IEEE-1613 | Ja |
| AWS IoT Greengrass | Ja |
MTBF
| MTBF time | 387.288 Stunden |
Windows 10 Pro bis Version 1809
Erhält Sicherheits- und Funktionsupdates, Keine Lizenzbeschränkung für einzelne Funktionen, Individueller Lizenzschlüssel, 2 Jahre Update Support ohne Funktionsupdate
Windows 10 IoT Version LTSC 2019
Erhält nur Sicherheitsupdates, Kein Risiko von Inkompatibilitäten bei funktionalen Updates, Enthält Unified Write Filter zur Härtung, 5 Jahre (Mainstream) bis 10 Jahre (Ext.) Support.
Windows 10 IoT Version LTSC 2021
Erhält nur Sicherheitsupdates, Kein Risiko von Inkompatibilitäten bei funktionalen Updates, Enthält Unified Write Filter zur Härtung, 5 Jahre (Mainstream) bis 10 Jahre (Ext.) Support.
Linux Ubuntu Version auf Anfrage
Open Source - keine Lizenzkosten, Möglichkeit, das Betriebssystem nach Bedarf zu ändern, Dedizierte Images mit reduzierter Angriffsfläche, RealTime Kernel Optionen verfügbar.
Windows Server Version auf Anfrage
Technische Details
Allgemeine Daten
| Typ | Rugged Substation Automation Edge Controller |
| Supported Operating Systems | Windows 10 Professional / Windows 10 IoT Enterprise 2016 LTSB / Windows 10 IoT Enterprise 2019 LTSC / Linux Ubuntu (Kernel 4.x) / VxWorks |
CPU
| CPU | Intel® Atom® Prozessor x7-E3950 |
| Generation | Apollo Lake |
| Available till | 2031 |
| Frequency / Frequency max | 1,6 GHz / 2,0 GHz |
| Cores / Threads | 4 Kerne |
| L2 cache | 2 MB |
| Passmark CPU Perfomance | ~1855 |
Speicher / RAM
| Storage type | DDR3L (1866 MHz) |
| Capacity | 8 GB |
Speicher
| SSD | 128 GB Weitbereichstemperatur 3D-TLC |
| RAID | RAID Level 1 optional |
Grafik
| Graphic chip (GPU) | Intel® HD 505 Grafikcontroller |
| Direct X Level | Level 12 |
| OpenGL | 4.3 |
| Displays | HDMI (max. 1920 x 1200 @ 60 Hz) |
Schnittstellen & Funktionen
| USB | 2x USB 3.0 Typ A |
| Serial Ports | 2x RS-232 (DB9 mit Isolation) |
| Ethernet | 5x RJ45 10/100/1000 Mbps Kupfer-Ports, 2x 10/100/1000 Mbps SFP-Ports, Intel® Ethernet-Controller I210-IT, Ports 1 & 2 mit Bypass-Funktion |
Stromversorgung
| Power supply | 20 - 54 V DC |
Physikalische Eigenschaften
| Housing colour | Pantone® Grau 446 |
| Dimensions (W x H x D) | 65 x 186 x 160 mm |
| Weight | 1600 g |
| Mounting | DIN-Schienen-/Wandmontage |
Umweltbedingungen
| Operating temperature range | -40 - +75 °C |
| Storage temperature range | -40 - +85 °C |
| Humidity | 5 % bis 95 % @ 40 °C |
| Insulation Class | Klasse 1 |
Zulassungen
| CE (EU) | Ja |
| RoHS | Ja |
| REACH | Ja |
| IEC-61850-3 | Ja |
| IEEE-1613 | Ja |
| AWS IoT Greengrass | Ja |
MTBF
| MTBF time | 387.288 Stunden |
Betriebssysteme
Windows 10 Pro bis Version 1809
Erhält Sicherheits- und Funktionsupdates, Keine Lizenzbeschränkung für einzelne Funktionen, Individueller Lizenzschlüssel, 2 Jahre Update Support ohne Funktionsupdate
Windows 10 IoT Version LTSC 2019
Erhält nur Sicherheitsupdates, Kein Risiko von Inkompatibilitäten bei funktionalen Updates, Enthält Unified Write Filter zur Härtung, 5 Jahre (Mainstream) bis 10 Jahre (Ext.) Support.
Windows 10 IoT Version LTSC 2021
Erhält nur Sicherheitsupdates, Kein Risiko von Inkompatibilitäten bei funktionalen Updates, Enthält Unified Write Filter zur Härtung, 5 Jahre (Mainstream) bis 10 Jahre (Ext.) Support.
Linux Ubuntu Version auf Anfrage
Open Source - keine Lizenzkosten, Möglichkeit, das Betriebssystem nach Bedarf zu ändern, Dedizierte Images mit reduzierter Angriffsfläche, RealTime Kernel Optionen verfügbar.
Windows Server Version auf Anfrage
Hochspannungs-Gleichstromübertragung (HGÜ)
Die HGÜ überträgt effizient große Mengen an Strom über lange Entfernungen, verbindet erneuerbare Energiequellen und stabilisiert Stromnetze.
Flexible Wechselstrom-Übertragungssysteme (FACTS)
FACTS verbessern die Netzstabilität und -effizienz, indem sie die Stromqualität steuern und sich an dezentrale erneuerbare Energiequellen anpassen.
Übertragungsnetzbetreiber und Verteilnetzbetreiber – Umspannwerk
Primäre und sekundäre Umspannwerke – Transport von Strom von der Erzeugung bis zum Verbrauch, gesteuert durch Welotec-Geräte.
Offshore & Onshore
Erzeugung erneuerbarer Energie mit der Kraft des Windes, gesteuert durch unsere stabilen Geräte.
Extremumgebungen
Für unsere robusten Geräte gibt es kaum ein „zu hoch“, „zu heiß“ oder „zu kalt“.
