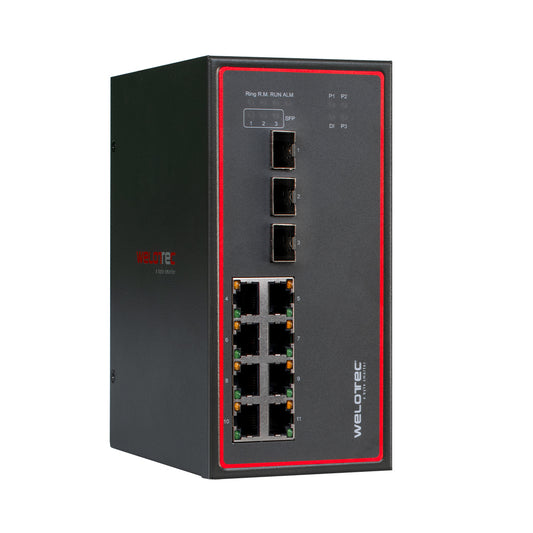

Rugged Substation Automation Ethernet Switch RSAES

für die Automatisierung von Umspannwerken

6913RSAES010

Zertifiziert nach IEC 61850-3

Zertifiziert nach IEEE 1613

Kompakter Ethernet-Switch für DIN-Hutschienen
3x Gigabit SFP
8x 100 Mbit Kupfer-Ports
Hardware-Unterstützung für IEEE 1588v2 PTP
Redundanter 24 - 48 V DC-Stromeingang
Zusätzlicher 110 – 300 V DC-Stromeingang

Personalisierte Preise freischalten

Erstellen Sie Ihr Konto

Registrieren Sie sich für ein Welotec-Kundenkonto, um Zugang zu maßgeschneiderten Preisen für Ihr Unternehmen zu erhalten. Profitieren Sie von volumenbasierten Rabatten, vorkonfigurierten Lösungen und einer persönlichen Kundenbetreuung - alles an einem Ort.

Richten Sie Ihr Konto heute ein

Rugged Substation Automation Ethernet Switch RSAES

0%

Rugged Substation Automation Ethernet Switch RSAES

Präzises Timing

Erweiterte Hardware-Unterstützung für IEEE 1588v2, fungiert sowohl als Boundary Clock (BC) als auch als Transparent Clock (TC) und gewährleistet so eine genaue Zeitsynchronisierung zwischen Geräten.

IEC 61850-3 und IEEE 1613

Robustes System, speziell für Umspannwerke.

Kompaktes Gehäuse

Hohe Rechenleistung in einem kleinen Paket.

Vielfältige Port-Konfiguration

Verfügt über 8 Fast-Ethernet-Ports und 3 Gbit/s-SFP-Glasfaserverbindungen und bietet so einen ausgewogenen Mix aus Geschwindigkeits- und Konnektivitätsoptionen.

Hutschienenmontage

Konzipiert für den Einsatz in Schaltschränken mit Hutschienenmontage.

Redundante Stromversorgung

Verfügt über eine redundante Stromversorgung mit einem Bereich von 24–48 V DC und einem zusätzlichen Stromeingang von 110–300 V DC, wodurch ein unterbrechungsfreier Betrieb gewährleistet wird.

Technische Details

Merkmale


Modellname	RSAES

Schnittstellen


RJ-45 Ports	8 x 10/100BASE-T(X)
Fiber Optics Ports	3 x 100/1000FX SFP Slot
Konsolen Port	RS-232 (RJ-45 Stecker)
LED Indikatoren	Stromversorgung 1, 2 und 3, Alarm, Betrieb, Ring Master, Ring, 3 x SFP-Status, Digitaleingang, LAN-Ports
Relais Output	Relaisausgang (24V/1A) mit einer Strombelastbarkeit von 1A @ 24 VDC
DIP Switch	4 x für Ringsteuerung
Knopf	Werkseinstellung

Leistungskapazität


Switching Capacity	7,6 Gbps
Switching Fabric	5,7 Mpps
Packet Buffer Size	1,75 Mb
MAC Table Size	4K
Jumbo Frame	9216B

Netzwerkstandards


IP Version	IPv4, IPv6
Ethernet Standards	IEEE 802.3 für 10BaseT, IEEE 802.3u für 100BaseT(X), IEEE 802.3z für 1000BaseX, IEEE 802.3x für Flow Control, Backpressure-Flow Control, IEEE 802.1d-2004 für Spanning Tree Protocol, IEEE 802.1w für Rapid STP, IEEE 802.1s für Multiple Spanning Tree Protocol, IEEE 802.1q für VLAN Tagging, IEEE 802.1p für Class of Service, IEEE 802.1x für Authentication, IEEE 802.3ad für Port Trunk mit LACP, IEEE 802.1ad QinQ, IEEE 802.1AB LLDP
Redundanz	ITU-T G.8032 ERPS Ring / IEEE 802.1d-2004 für STP / IEEE 802.1w für RSTP / IEEE 802.1s für MSTP

VLAN


Max. Anzahl an of VLAN	4KB
VLAN ID Range	VID 1 bis 4094
VLAN Type	Management-VLAN, Port-basiertes VLAN, 802.1q Tag-basiertes VLAN, MAC-basiertes VLAN (bis zu 512 VLANs), Protokollbasiertes VLAN
GVRP (GARP VLAN Registration Protocol)	Ja

Sicherheit


Port Security	Ja
AAA	RADIUS, TACACS+
Port Authentication	Ja
IP Source Guard	Ja
ARP Spoof Prevention	Ja
Dynamic ARP Inspection	Ja
DHCP Snooping	Ja
Access Control List	MAC, IPv4, IPv6
Storm Control	Unicast, Multicast, Broadcast
UDLD Loop Protection	Ja

QoS


Number of Priority Queues	8
Queue Selection	Strict Priority (SP), Weighted Round Robin (WRR)
CoS (Class of Service)	802.1p CoS, DSCP
Rate Limit & Shaping	Ja

Multicast


IGMP Snooping	v1/v2/v3
MLD Snooping	v1
Max. Number of Static IGMP Groups	128

Link Aggregation


Max. Number of Trunk Groups	4

Zeitsynchronisation


Network Time Sync.	NTP Server/Client, SNTP
Precision Network Time Sync.	IEEE 1588 PTP v1/v2 (hardwarebasiert), IEEE 1588 Hardwarebasiert Peer-to-Peer / End-to-End-Transparent-Clock, PTP - G8265.1 PTP - 802.1AS

Management


Web Interface	HTTP, HTTPS
Command Line Interface	Telnet, SSHv2
User Authentication	Lokale Datenbank, RADIUS, TACACS+
Automation Profiles	RADIUS, TACACS+
Port Authentication	Modbus/TCP-Statusregister
SNMP	SNMPv1/v2c/v3, SNMP Inform
SNMP MIB	IF-MIB, SNMPv2-MIB, BRIDGE-MIB, LLDP Standard MIB, 802.1q Bridge-MIB, 802.1x PAE MIB, 802.1 MSTP MIB, 802.3ad LACP MIB, RMON MIB Gruppe 1,2,3,9, TIA 1057 LLDP-MED, RFC 1157, RFC 1213 MIB II, RFC 1213, RFC 1215, RFC 1493, RFC 1643, RFC 1757, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2571, RFC 2613, RFC 2674, RFC 2742, RFC 2819, RFC 2863, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 3635, RFC 3636, RFC 4133, RFC 4188, RFC 4292, RFC 4293, RFC 4668, RFC 4670, RFC 4878, RFC 5519
RMON Group	1, 2, 3, 9
LLDP	Ja
Alarm	Relais, E-Mail (SMTP), LED
Syslog	Ja
DHCP Support	DHCP-Client, DHCP-Relay
DHCP Option	66, 67, 82
BootP	Ja
Backup/Restore	HTTP, TFTP
NMU Managed	Ja
Diagnostik-Hilfsprogramme	Port Mirror, Ping, Ping6, IPv4/v6 TraceRoute, Kabeldiagnose

Physikalische Eigenschaften


Gehäuse	IP30 SPCC
Abmessungen (B x H x T)	77 x 163 x 138 mm
Gewicht	1.500 g (3,31 lb)
Installation	Hutschienenmontage / Wandmontage (optional)
Umgebungstemperatur	-40°C bis +75°C (-40°F bis +167°F)
Lagertemperatur	-40°C bis +85°C (-40°F bis +185°F)
Luftfeuchtigkeit	5% bis 95% (Nicht-kondensierender Test bei 55°C)
Eingangsspannung	24 - 48 V DC (redundant), 110-300 VDC
Leistungsaufnahme	13,1W@52VDC (mit Eingangsstrom 0,25A), 10,2W@330VDC für HV-Serie (mit Eingangsstrom 0,03A)
Anschluss	1 x 5-poliger 5,08 mm verriegelbarer Terminalblock, 1 x 4-poliger 5,08 mm verriegelbarer Terminalblock, 1 x 3-poliger 5,08 mm verriegelbarer Terminalblock
Reverse Polarity Protection	Ja

Konformität und Zulassungen


CE (EU)	Ja
FCC	Ja
UL/cUL	Ja
RoHs	Ja
IEC 61850-3	Ja
IEEE 1613	Ja
REACH	Ja
CB	Ja
